圆形逆流玻璃钢冷却塔的结构特点

发布时间: 2021-08-24 15:46:19   点击:1126

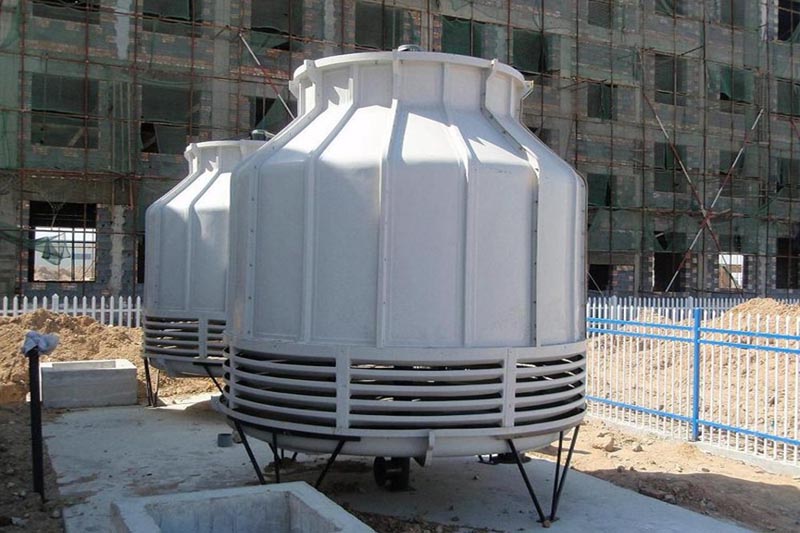

圆形逆流玻璃钢冷却塔的结构特点

圆形逆流玻璃钢冷却塔采用逆流气热交换技术,填料采用优质改性聚氯乙烯薄膜,扩散淋水面积。通过旋转布水,布水均匀,提高冷却效果。

构造特征

(1)冷却塔塔体:型线合理,气流稳定,材质优良,色彩鲜艳,表面橡胶树脂含有抗紫外线剂,耐老化,强度高,重量轻,耐腐蚀。下塔体可根据订单要求配备溢水、排污、自动供水管,可直接吸水,省去冷却池,并配备防噪消声垫,有效降低滴水声。

(2)冷却塔填料:采用改性聚氯乙烯薄膜,横向增加凸筋,水分再分配能力强,阻力小,热性能好,耐高温70度。低温-50度,阻燃性好,改性聚氯乙烯斜波薄膜,水分再分配能力大,阻力小,热性能好,耐高温70℃,耐低温50℃,阻燃性好。

(3)旋转布水器和布水管:配有不锈钢球轴承,运行灵活可靠,水头低,布水均匀。铝合金或玻璃钢布水管安装在管道上,克服了漂浮现象。

(4)风扇:清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效风扇、铝合金翼型或玻璃钢叶片。噪音低,效率高。

(5)电机:清华大学电机是在Y型系列安装尺寸的基础上为冷却塔设计的低噪音节能电机。密封防水性能好,耐高温,效率高,噪音低。

(6)减速装置:采用聚酯纤维增强氯丁橡胶动力带传动,耐高温,效率高,遇水不伸展,克服打滑现象,噪音小。

(7)吸声设施:超低噪声冷却塔在进气口外增加了带吸声材料的屏蔽,并在上下两部分安装了吸声栅,以达到最大的降噪效果。上塔出风口安装了带吸声材料的喇叭口屏蔽和吸声栅,降低了风扇和电机的噪声。

(8)进气窗:配有玻璃钢百叶窗,减少浮水,气流阻力小,特别适合北方地区和全年需要使用冷却塔的单位。

(9)支架:所有风扇、填料、进气窗、塔体等处的钢支架为组装式,镀锌或涂装防腐。紧固件采用镀锌或不锈钢螺栓。

(10)上塔体:型线合理,气流平稳,材料优良,色泽鲜艳,表面胶衣树脂内有抗紫外线剂,耐老化,强度高,重量轻,耐腐蚀。

(11)进气窗:安装玻璃钢百叶窗,减少溅水,减少气流阻力。
